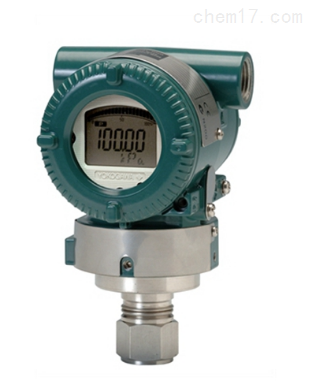

压力变送器EJA510E/EJA530E工作原理：测量对象压力，然后将其转变成4-20mADC的电流信号输出。特点：可通过BRAIN手操器或CENTUM CS/μXL或罗斯蒙特HART 475手操器相互通讯，通过它们进行设定和监控等
压力变送器EJA510E/EJA530E工作原理：测量对象压力，然后将其转变成4-20mADC的电流信号输出。特点：可通过BRAIN手操器或CENTUM CS/μXL或罗斯蒙特HART 475手操器相互通讯，通过它们进行设定和监控等。
测量精度:
510E ±0.2% 530E ±0.055%
稳定性：
±0.1%量程上限/12个月
测量范围：10KPa-50MPa
调零：膜盒上下限范围内零点可任意调，分辨率0.01%，用表头的设定开关可调校量程
信号输出：4-20mA
HART数字通讯协议
电源供电：DC24V
环境温度：-40-85°C
接液温度：-40-120°C
过程隔离膜片：不锈钢、哈氏合金、蒙乃尓、有色金属等。
连接方式：螺纹连接
灌充液：硅油与惰性液
防爆等级：隔爆;dⅡCT6
本安：iaⅡCT4
| JA510E （正压）/ EJA530E （压力） | |||||
| 膜盒类型 | A膜盒 | B膜盒 | C膜盒 | D膜盒 | |
| 测量范围 | -100~200kPa | -0.1~2MPa | -0.1~10MPa | -0.1~50MPa | |
| (-14.5~29psi) | (-14.5~290psi) | (-14.5~1450psi) | (-14.5~7200psi) | ||
| 测量量程 | 10~200kPa | 0.1~2MPa | 0.5~10MPa | 5~50MPa | |
| (1.45~29psi) | (14.5~290psi) | (72.5~1450psi) | (720~7200psi) | ||
| 精度 | ±0.055% | ±0.055% | ±0.055% | ±0.055% | |
| 防护等级 | IP66/IP67，NEMA 4X | ||||
| 防爆规格 | NEPSI , FM，CENELEC ATEX，CSA，IECEx | ||||
| 输出信号 | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | ||||
| 电源 | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（带避雷器） 10.5~30V DC(本安、n型，非易燃型) 数字通讯(BRAIN和HART: 小16.6V DC） HART( 1~5V)：9~28V DC | ||||
| Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) | |||||
| 环境温度 | -40~85℃ (-40~185℉) (普通型) | ||||
| -30~80℃ (-22~176℉) (内藏显示表) | |||||
| 过程温度 | -40~120℃ (-40~248℉) (普通型) | ||||
| 大过压 | 4MPa | 4MPa | 20MPa | 60MPa | |
| (580psi) | (580psi) | (8700psi) | (8700psi) | ||
| 安装 | 直接安装/2-inch管安装 | ||||
| 接液部件材质 | 膜盒 | 哈氏合金C-276 | |||
| 过程接头 | SUS316L，哈氏合金C-276 | ||||
| 外壳 | 铸铝合金、抗腐蚀铸铝合金、ASTM CF－8M不锈钢 | ||||
